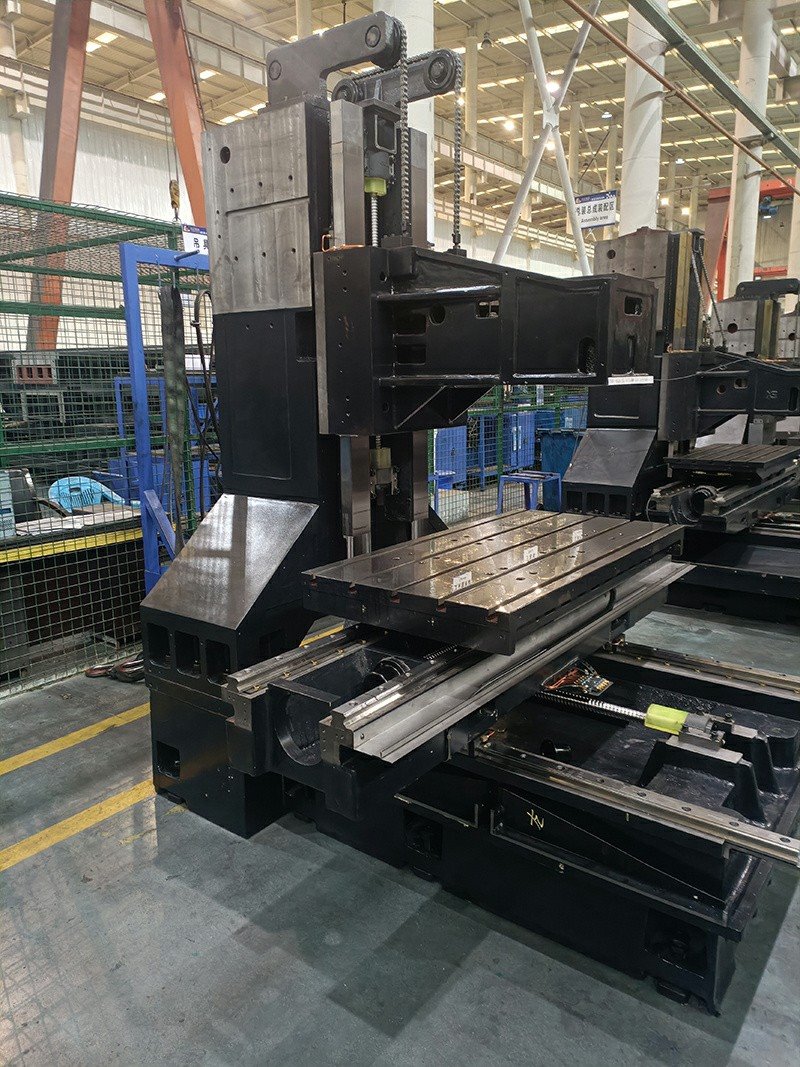

XY لکیری طریقہ VMC فریم، جس میں FEM-آپٹمائزڈ XY لکیری گائیڈ وے ڈھانچہ اور Z باکس گائیڈ وے شامل ہے، یہ مشین بڑے پیمانے پر پرزہ جات کی تیاری کے لیے اعلیٰ درستگی اور مستقل-طویل مدتی کارکردگی کو حاصل کرتی ہے، جس میں روایتی ڈیزائن مشینوں سے زیادہ لاگت-موثر قیمت پوائنٹ ہے۔

مکینیکل حصوں کے فوائد محتاط مواد کے انتخاب اور ہر بنیادی جزو کی درست مشینی سے حاصل ہوتے ہیں۔

اعلی سختی کاسٹنگ

فریم GG30 کاسٹنگ سے بنے ہیں، رال ریت مولڈنگ اور لکڑی کے پیٹرن کے ذریعے احتیاط سے پروسیس کیے گئے ہیں۔

اعلی درجے کے درآمد شدہ بنیادی حصے

• بال سکرو: بین الاقوامی شہرت یافتہ برانڈز جیسے PMI، Hiwin اور THK سے درآمد شدہ بال اسکرو استعمال کیے جاتے ہیں۔

• بیرنگ: ٹاپ-برانڈ کے درآمد شدہ بیرنگ، جیسے FAG، NSK اور NTN، استعمال کیے جاتے ہیں۔

• جوڑے: درآمد شدہ جوڑے، جیسے R+W، استعمال کیے جاتے ہیں۔

• بوسٹر سلنڈر

صحت سے متعلق رہنمائی

XY لکیری گائیڈ ماؤنٹنگ کی سطحیں درآمد شدہ اعلی-پریسیزن پیسنے والی مشینوں کے ساتھ باریک پیس ہیں۔

دونوں رولر-قسم اور بال-قسم کی لکیری گائیڈز صارفین کی اصل درخواست کی ضروریات کی بنیاد پر انتخاب کے لیے دستیاب ہیں۔

فریموں کا Z ایکسس باکس گائیڈ وے بجھانے اور پیسنے کے عمل سے گزرتا ہے، اسے Turcite-B کے ساتھ لیپت کیا جاتا ہے، اور پھر درست طریقے سے سکریپ کیا جاتا ہے۔

امپورٹڈ ہائی-پریسیزن سپنڈل

مختلف مشینی ضروریات کو پورا کرنے کے لیے مختلف گردشی رفتار کے ساتھ اسپنڈلز کا انتخاب پیش کریں، جیسے CTS اسپنڈلز، بیلٹ-ڈرائیوین اسپنڈلز اور ڈائریکٹ-ڈرائیو اسپنڈلز۔

جامع تحفظ اور چکنا

• ٹیلیسکوپک پروٹیکشن کور: X، Y اور Z محور سبھی برانڈز جیسے کیاروو کے سٹینلیس سٹیل کے دوربین پروٹیکشن کور سے لیس ہیں۔

• مرکزی خودکار چکنا کرنے کا نظام: مشین مرکزی خودکار چکنا کرنے کے نظام سے لیس ہے۔

Z- محور کاؤنٹر بیلنس سسٹم: عمودی مشینی استحکام کو یقینی بناتا ہے۔

مشین کا Z- محور ایک کاؤنٹر بیلنس سسٹم سے لیس ہے جو خود Z- محور کے ساتھ ساتھ سپنڈل اور ٹولز کے وزن کو مؤثر طریقے سے آفسیٹ کر سکتا ہے۔

وضاحتیں	یونٹ	L970-II	L970-P	L970-G	TZL11	TZL12	TZL13	TZL15	TZL18	TZL20
صلاحیت
ایکس سفر	ملی میٹر	1100	1200	1100	1200	1200	1300	1600	1800	2000
Y سفر	ملی میٹر	650	700	650	700	700	800	800	900	900
Z سفر	ملی میٹر	750	680	680	700	700	800	800	1000	1000
کالم سلائیڈ وے تک سپنڈل سینٹر	ملی میٹر	700	750	700	750	765	865	865	950	950
اسپنڈل نوز ٹو ورک ٹیبل	ملی میٹر	95-845	120-800	120-800	110-810	75-775	85-885	85-885	200-1200	200-1200
ورک ٹیبل
ٹیبل کا سائز	ملی میٹر	650×1200	700x1300	650x1300	1300X700	1360X710	1500X810	1700X810	2000X900	2200X900
ٹی- سلاٹس (نمبر-سائز×فاصلہ)	ملی میٹر	5-18×120	5-18×120	5-18×120	5-18×120	5-18×152.5	5-18×147.5	5-18×147.5	5-18×147.5	5-18×147.5
زیادہ سے زیادہ لوڈ	کلو	800	1000	1200	1200	1000	1200	1500	2000	2000
تکلا
سپنڈل ٹیپر/دیا۔		BT40/Φ150	BT40/Φ150	BBT40/Φ160	BT40/Φ150	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155
زیادہ سے زیادہ رفتار	آر پی ایم	8000	8000	8000	8000	8000	8000	8000	8000	8000
سپنڈل موٹر پاور تجویز کردہ	کلو واٹ	7.5/11	7.5/11	7.5/11	7.5/11	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5
کھانا کھلانا
ایکس بال سکرو	ملی میٹر/ملی میٹر	40/12	40/12	40/12	40/12	40/12	50/10	55/12	50/10	50/10
Y گیند سکرو	ملی میٹر/ملی میٹر	40/12	40/12	40/12	40/12	40/12	50/10	50/10	50/10	50/10
زیڈ بال سکرو	ملی میٹر/ملی میٹر	40/12	40/12	40/12	40/12	40/12	50/10	50/10	50/10	50/10
ایکس گائیڈ	ملی میٹر	45	45	45	45	45	45	45	45	45
Y گائیڈ	ملی میٹر	45	45	45	35	45	45	45	45	45
زیڈ گائیڈ	/	باکس کا راستہ	باکس کا راستہ	باکس کا راستہ	باکس کا راستہ	باکس کا راستہ	باکس کا راستہ	باکس کا راستہ	باکس کا راستہ	باکس کا راستہ
X/Y/Z تیز رفتار	منٹ/منٹ	24/24/16	24/24/16	20/20/20	24/24/16	24/24/14	24/24/14	24/24/14	20/20/14	20/20/14
ایکس ڈرائیو		براہ راست	براہ راست	براہ راست	براہ راست	براہ راست	براہ راست	براہ راست	براہ راست	براہ راست
Y ڈرائیو		براہ راست	براہ راست	براہ راست	براہ راست	براہ راست	براہ راست	براہ راست	براہ راست	براہ راست
زیڈ ڈرائیو		براہ راست	براہ راست	براہ راست	براہ راست	براہ راست	براہ راست	براہ راست	براہ راست	براہ راست
X/Y/Z موٹر ٹارک تجویز کردہ	NM	20/20/20	20/20/20	20/20/20	22/22/22	24/26/26	28/32/32	28/32/32	28/32/32	28/32/32
دیگر
مشین کا وزن	کلو	4500	4900	5800	6800	5800	7200	7400	8800	9000
Z cpunter بیلنس		ہاں	ہاں	ہاں	ہاں	ہاں	ہاں	ہاں	ہاں	ہاں
